集装箱边梁

集装箱边梁机主要技术参数：

成型工艺:

放料机---冲孔定尺---校平---成型---液压切断---收料。

设备组成

设备由放料机、成型主机、定尺切断部分、收料台、电器控制部分等组成。

1.设备性能

1.机组轧制能力,原材料材质：镀锌板，板厚2.5mm

2.生产速度：8-12米/分钟.

3.总功率：大约29.5kw.

2.各主要部件技术参数

a.单头放料机：被动式放料机架，手动涨紧，

b.入料定位装置壹套；

c.七辊校平装置壹套；

d.伍辊装置；

e.液压控制泵壹套；（功率:11KW）

f液压冲孔装置壹套，含：冲孔组合模具2套；

g.液压成型剪装置壹套；落料剪切刀具材料：Cr12MoV,热处理；

h.成品工作台壹套。(无动力）

i.主机带防护罩。

3.成型主机：

机架结构：墙板牌坊式.

成型道次：20道.

轧辊轴轴径：φ75mm.

主动力：18.5kw电机.

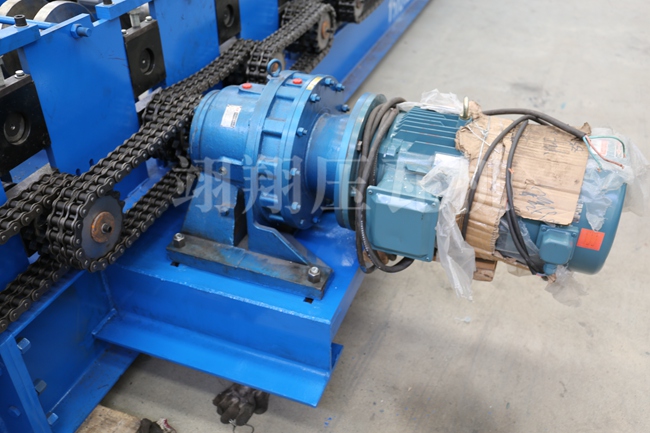

传动方式：链轮传动.

轧辊材料：采用GCr15钢锻钢数控加工后热处理.

轧辊模具：1套.

4、控制系统：

整线采用PLC控制，液晶显示触摸屏，人机界面，操作人员通。

过设定的程序自动运行，并对控制过程进行监控，制件长度数字设定，长度可调节。
