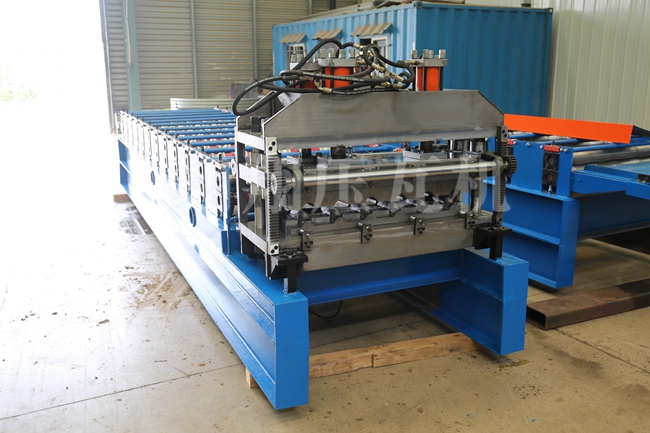

800花剪琉璃瓦机

800花剪琉璃瓦机技术参数

整机外形：6500mm*1400mm*1300mm。

主机功率：3KW。

墙板式结构：墙板厚度14mm。

链轮链条传动（1寸链条）。

主轴：材质45#，轴径70mm。

轧辊：材质45#，数控精加工后镀硬铬处理。

轧辊轴数：11轴滚压成型。

大架：250mmH型钢焊接完成。

轧制厚度：0.3mm-0.8mm。

扎料速度：3m/min。

电脑控制出板张数及出板张数，4KW三精变频器。

液压泵站1台，电机功率3KW。

压型、剪板方式：全自动液压压型、剪板。

压型模具、剪板模具均采用CR12钢，压型模具调质处理，剪板模具淬火处理。

误差：主机成型排数多，性能稳定，长度误差为±2mm

版型宽度：宽度1100mm展开宽度1200mm峰高28mm峰距220mm

轴直径材质：轴￠70轴材质45#钢调质

设备组成：压型主机、液压系统、电脑控制系统、钢板成型剪切装置

数控系统:主控系统采用爱特梅尔系列控制芯片,国产液晶显示屏，继电器为日本欧姆龙或松下，国产低压电器。

800花剪琉璃瓦机特点：既庄重高雅，又美观新颖，而且外观平整，波纹均匀，，强度大，生产自动化程度高，成本低。
